Ultraheli voolumõõturidjagunevad veel kolme tüüpi:
01
Kinnitage{0}}ultrahelivoolumõõturid
02
Toru -paigaldatud ultraheli voolumõõtur
03
Sisestus-tüüpi ultraheli voolumõõtur
Kinnitage{0}}ultrahelivoolumõõturid
Ultraheli voolumõõdikud{0}}on kõige varem toodetud, kasutajatele kõige tuttavamad ja enimkasutatavad ultrahelivoolumõõturid. Need ei nõua anduri paigaldamiseks toru katkestamist ja on kohe pärast kinnitamist kasutusvalmis, kehastades täielikult lihtsa paigalduse ja mugava kasutamise omadusi.
Kuid selliste tegurite tõttu nagu poorsed materjalid, halb helijuhtivus, tugev korrosioon või vahed voodri ja toru sisemise ruumi vahel võivad mõned torujuhtmed kogeda ultraheli signaali märkimisväärset nõrgenemist, mistõttu ei ole võimalik õigesti mõõta kinnitatud klambriga{0}}ultraheli voolumõõturid. Seetõttu töötati välja toru-sektsiooniga ultraheli voolumõõturid.

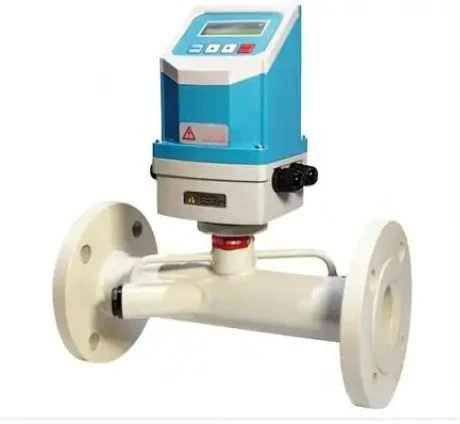

Toru -paigaldatud ultraheli voolumõõtur
Toru -paigaldatud ultraheli voolumõõtur ühendab anduri ja mõõtetoru üheks seadmeks, lahendades mõõtmisraskused, mis on omased väljastpoolt paigaldatud vooluhulgamõõturitele. Samuti pakub see suuremat mõõtmistäpsust kui teised ultraheli voolumõõturid. See aga ohverdab väljastpoolt paigaldatud vooluhulgamõõturites leiduva pideva vooluhulga paigaldamise eelise, mis nõuab anduri paigaldamiseks toru lõikamist.
Sisestus-tüüpi ultraheli voolumõõtur
Sisestus{0}}tüüpi ultraheli voolumõõtur jääb nende kahe vahele. Paigaldamist saab teha ilma voolu katkestamata. Veega täidetud torusse puuritakse spetsiaalsete tööriistade abil{3}}auk ja torusse sisestatakse andur. Kuna muundur on toru sees, läbib selle signaali edastamine ja vastuvõtt ainult mõõdetavat keskkonda, mitte läbi toru seina või voodri. Seetõttu ei piira selle mõõtmist toru kvaliteet ega voodri materjal.
