Coriolise voolumõõtur mõõdabmassivoolukiirusvedelike, gaaside ja suspensioonide kohta otse, selle asemel, et hinnata seda mahu järgi. See ainus erinevus on põhjus, miks see valitakse hooldusõiguse ülekandmiseks, täppispartiideks ja mis tahes protsessiks, kus materjali täpne kogus on olulisem kui madalaim ostuhind. Selles juhendis selgitatakse, kuidas arvesti töötab, kus see oma maksumust teenib, kus mitte ja millised andmed peaksid enne suuruse määramist valmis olema. See on kirjutatud inseneridele ja ostjatele, kes täpsustavad instrumendi, ning viitab rahvusvahelistele mõõtmisstandarditele, mille aluseks olevaid väiteid on lihtne valesti esitada.
Coriolise arvestid on levinud keemilise töötlemise, nafta ja gaasi, toiduainete ja jookide, ravimite, pinnakatete ja kütuse käitlemise valdkonnas. Kui võrdlete endiselt tehnoloogiaid kõrgel tasemel, aitab see kõigepealt mõistakuidas massivoolumõõtur töötabenne kui otsustate, kas massi mõõtmine on see, mida teie protsess tegelikult vajab.
Mis on Coriolise voolumõõtur?
Coriolise voolumõõtur, mida nimetatakse ka Coriolise massivoolumõõturiks, on sisseehitatud seade, mis kasutab Coriolise efekti, et mõõta, kui palju massi liigub läbi vibreeriva toru. Saatja juhib üht või mitut mõõtetoru kontrollitud sagedusega. Kui vedelik neist läbi voolab, paneb liikuv mass torusid kergelt väänduma. Sisse- ja väljalaskeava juures olevad andurid tuvastavad sellest tuleneva faasinihke ja saatja teisendab selle nihke massivoolu väärtuseks.
Kuna massi mõõdetakse otse, jääb näit stabiilseks isegi siis, kui tihedus, temperatuur või viskoossus protsessi ajal triivib. Enamik saatjaid väljastab ka tihedust ja temperatuuri, mis on osa selle tehnoloogia põhjustestsageli kirjeldatakse ideaalse voolumõõturi lähedasenakõrge -väärtusega vedelike - puhul, kuid nagu piirangute jaotis näitab, sõltub "ideaalne" suuresti rakendusest.

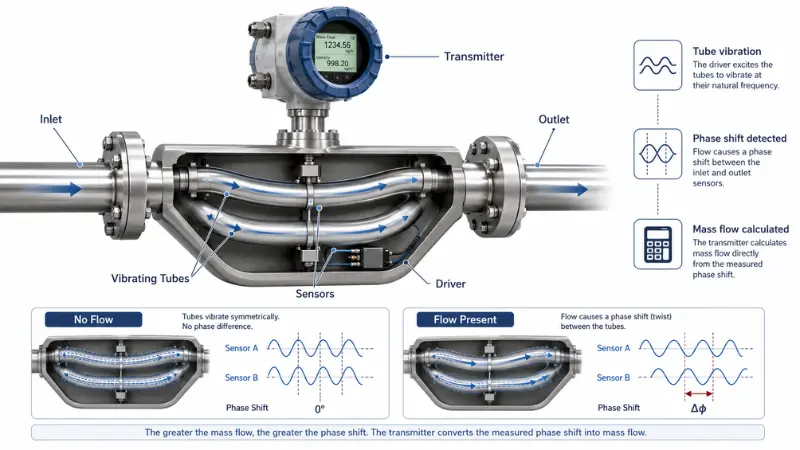

Kuidas Coriolise voolumõõtur töötab?
Mõõtmine toimub viies etapis:
- Vedelik siseneb mõõtetorusse.
- Saatja vibreerib toru oma loomulikul sagedusel.
- Läbi vibreeriva toru liikuv mass tekitab Coriolise jõu, mis seda väänab.
- Andurid tuvastavad ajavahe ehk faasinihke toru kahe punkti vahel.
- Saatja arvutab selle faasinihke põhjal massivoolu ja toru resonantssageduse järgi tiheduse.
Voolu puudumisel jäävad kaks anduri signaali faasi. Vooluga toru keerleb ja signaalid eralduvad; mida suurem on massivool, seda suurem on mõõdetav nihe. See otsene, geomeetria{2}}põhine mõõtmine on põhjus, miks Coriolise arvestid on ette nähtud seal, kus täpsus ja korratavus ei ole -vaikeldavad. Rahvusvaheline viide nende arvestite täpsustamiseks, paigaldamiseks ja kalibreerimiseks onISO 10790, mis hõlmab massivoolu, tiheduse ja mahu mõõtmist ühes dokumendis.
Ühe-toru vs kahe-toru ja sirge vs painutatud kujundus
Anduri geomeetria mõjutab jõudlust, rõhulangust ja hinda, seega tasub teada saada{0}}mööndusi:
- Kahekordne painutatud{0}}toru (U-kujuline):kõige levinum disain. Hea tundlikkus madala ja mõõduka voolu korral, kuid kurvid suurendavad rõhulangust ja võivad kinni hoida tahkeid aineid või gaase.
- Sirge{0}}toru:lihtsam tühjendada ja puhastada, väiksem rõhulangus ja paremini sobilik sanitaar-, abrasiivsete või kõrge -viskoossusega teenuste jaoks -, tavaliselt kõrgemate kuludega ja veidi madalama madala{2}}voolutundlikkusega.
- Üks{0}}toru:väldib voolujaoturit, mis aitab läga ja hügieenilise puhastamise korral, kuid võib olla tundlikum välise vibratsiooni suhtes.
Miks massivool ületab mahuvoolu?
Paljud arvestid näitavad mahuks - liitrit minutis või kuupmeetrit tunnis -, mis sobib vee või kommunaalteenuste jaoks. Probleem on selles, et ruumala muutub temperatuuri, rõhu või tiheduse muutumisel. Kilogramm toodet seevastu jääb kilogrammiks sõltumata protsessi tingimustest.
See stabiilsus on oluline:
- Kemikaalide doseerimine ja lisandite süstimine
- Kütuse ja õli ülekandmine
- Retsepti ja segu juhtimine
- Hooldusõiguse üleandmine
- Partii täitmine ja kontsentratsiooni kontroll
Praktikas on see partiide valmistamisel otsustav tegur. Kui preparaati doseeritakse mahu järgi, muudab tihedust muutev 2-kraadine kõikumine vaikselt lisatud toimeaine kogust. Annus massi järgi ja see viga kaob.
Mida saab Coriolise voolumõõtja mõõta?
Peamine väljund on massivool, kuid tavaliselt pakub üks saatja ka:
- Tihedus
- Temperatuur
- Mahuvool, arvutatud massi ja tiheduse alusel
- Summeeritud vool
- Kontsentratsioon (näiteks Brixi kraad või kuivaine %), olenevalt saatjast
See mitme parameetriga -parameetriga võimalus võib liinilt eemaldada eraldi densitomeetri või temperatuurielemendi, mis on üks konkreetsemaid viise, kuidas arvesti oma kõrgemat algkulu kompenseerib.
Coriolise voolumõõturite eelised
- Otsene massi mõõtmine.Mahu põhjal ei saa teha järeldusi, tiheduse kompensatsiooni pole ega sõltuvust vooluprofiili eeldustest.
- Kõrge täpsus ja korratavus.Tüüpiline vedeliku täpsus on suurusjärgus ±0,1–0,2 % näidust, olenevalt mudelist ja rakendusest -, mida saab kontrollida jälgitavate standardite alusel sellistes rajatistes naguNIST Fluid Metroology Group.
- Vooluteel pole liikuvaid osi.Rootoreid ega laagreid ei kuluta, mis sobib puhtaks-kohal-ja pika-intervalliga hoolduseks.
- Mitme-parameetri väljund.Mass, tihedus, temperatuur ja arvutatud maht ühest seadmest.
- Tolerantne vedeliku omaduste muutumise suhtes.Kasulik, kui viskoossus või tihedus nihutab partiid partiidele.
Pange tähele, et kaks sageli{0}}korduvat müügiargumenti väärivad kvalifitseerimist. "Minimaalsed sirge-toru nõuded" on üldjoontes tõsi - Coriolise mõõturid sõltuvad palju vähem vooluprofiilist kui diferentsiaal-rõhu-, turbiin- või keerismõõturid -, kuid teatud mudelitel ja orientatsioonidel kehtivad siiski tootja reeglid, seega kinnitagesirge torujooksu nõudedselle asemel, et eeldada, et ükski neist ei kehti.
Coriolise voolumõõturite piirangud
- Kõrgem esialgne maksumus.Tavaliselt kallim kui magnet-, turbiin- või tavalised mehaanilised arvestid. Madala -väärtusega kommunaalmaksete puhul tasub lisatäpsus harva tagasi.
- Rõhu langus.Eelkõige painutatud-torude konstruktsioonid võivad suure vooluhulga või suure viskoossusega tekitada märkimisväärset kadu. Suurus rõhu languse, mitte toru läbimõõdu järgi.
- Vibratsiooni tundlikkus.Halb paigaldus või lähedal asuv pump võib signaali häirida.
- Kahe{0}}faasiline voog.Kaasatud gaas, kavitatsioon ja vilkumine halvendavad täpsust või põhjustavad väljalangemisi. Arvesti eeldab täielikku stabiilset toru.
- Suurus ja kaal.Suured torud muutuvad raskeks ja vajavad tõelist torutuge.
- Madala-tihedusega gaas.Gaasiteenus on võimalik, kuid selleks on vaja piisavat rõhku ja gaasi{0}}arvestit; õhuke madala rõhuga gaas on kõige raskem juhtum.
Millal valida Coriolise voolumõõturit - ja millal mitte?
Enamik valikuvigu tuleb mõõturi rakendamisest refleksi järgi. Kasutage neid kahte lühikest loendit esimese filtrina.
Valige Coriolise voolumõõtur, kui:
- Teil on vaja massi või tegelikku tihedust, mitte ainult mahtu (partiid, segamine, hooldusõiguse ülekandmine).
- Vedeliku tihedus või viskoossus muutub ja te ei talu sellest tulenevat mahuviga.
- Vedelik on mittejuhtivad -õlid, kütused, lahustid -, mis välistab magnetmõõturid.
- Täpsus ja korratavus on rohkem väärt kui madalaim paigalduskulu.
Vältige seda või otsige rohkem alternatiive, kui:
Peate märkima ainult või täieliku puhta vee, kus amagnetiline voolumõõturvõi an
ultraheli voolumõõturon odavam ja piisav.
- Vedelik on aur - akeerise voolumõõturon seal tavaline valik.
- Liin kannab pidevalt kaasa gaasi või on osaliselt täis ja te ei saa seda parandada.
- Lubatud rõhulangus on väike ja ainus eelarvele sobiv arvesti on alamõõduline.

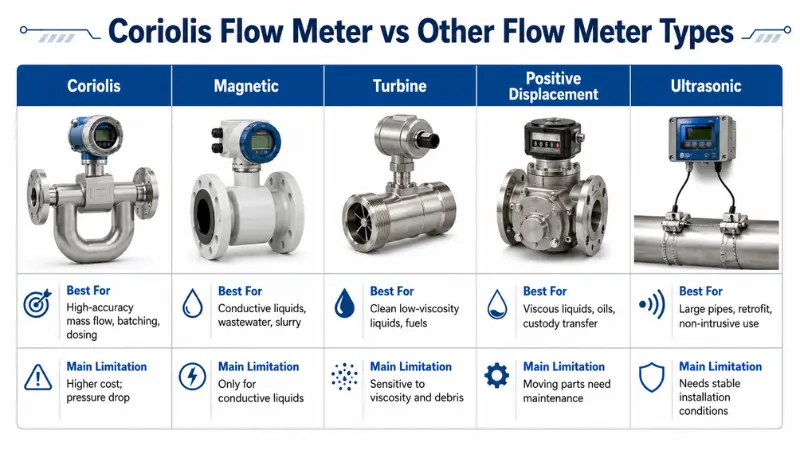

Coriolis vs muud voolumõõturi tüübid
Tabel annab kiire orienteerumise; allolevad märkmed selgitavad tegelikku otsust.
| Voolumõõturi tüüp | Parim jaoks | Peamine piirang |
|---|---|---|
| Coriolis | Täpne mass, tihedus,{0}}suure väärtusega või muutuv vedelikud | Kõrgem hind, võimalik rõhulangus |
| Magnetiline | Juhtivad vedelikud: vesi, reovesi, paljud kemikaalid | Ei saa mõõta mittejuhtivaid vedelikke ega gaasi |
| Turbiin | Puhtad, madala{0}}viskoossusega vedelikud ja gaasid | Liikuvad osad; tundlik viskoossuse ja vooluprofiili suhtes |
| Positiivne nihe | Viskoossed vedelikud, mehaaniline summeerimine | Liikuvad osad; rohkem hooldust |
| Termiline mass | Madal{0}}rõhuga gaasi massivool | Probleemsed on vedelikud ja muutuv gaasi koostis |
| Ultraheli | Mitte-pealetükkiv või suure{1}}toru mõõtmine | Täpsus sõltub vedelikust ja paigaldustingimustest |
Coriolis vs magnetiline voolumõõtur: millist peaksite valima?
Magnetvooluhulgamõõtur on kulutõhus vaikeseade juhtivate vedelike (nt vee ja paljude veepõhiste{1}}kemikaalide puhul), kuid see ei suuda lugeda õlisid, kütuseid ega enamikku lahusteid ega anna ka tihedust. Valige Coriolis, kui vedelik ei ole-juhtiv või kui vajate massi ja tihedust koos; vali magnetiline, kui vedelik juhib ja maht on piisav.
Coriolis vs turbiini voolumõõtur
A turbiini voolumõõturon puhaste ja madala viskoossusega vedelike puhul ökonoomne ja täpne, kuid selle rootor kulub ja näit triivib viskoossuse muutumisel. Coriolisel ei pöörle vooluteel midagi ja see säilitab omaduste muutumisel täpsuse, mistõttu kipub see muutuva või suure{2}}väärtusega teenuses võitma.
Coriolis vs positiivse nihkega voolumõõtur
Positiivse nihke arvestid naguovaalsed{0}}käigukastidmeetrit viskoosseid vedelikke hästi, eraldades need teadaolevateks mahtudeks, ja viskoossus aitab neil tegelikult tihendada. Nende nõrkus on mehaaniline kulumine ja hooldus. Coriolis tegeleb ka viskoossete vedelikega, kuid te peate hoolikalt kontrollima rõhulangust - vt
kuidas vedeliku viskoossus mõjutab voolu mõõtmist- kuna kadu suureneb viskoossuse tõustes kiiresti.
Coriolis vs soojusmassi voolumõõtur
Mõlemad näitavad massi, kuid need ei ole omavahel asendatavad. Asoojusmassivoolumõõturjäreldab gaasi massivoogu soojusülekandest ja sobib hästi madala-rõhuga gaasidele, nagu õhk või lämmastik, kus see on tavaliselt odavam. Selle täpsus sõltub gaasi stabiilsest koostisest ja see ei ole mõeldud vedelike jaoks. Coriolis mõõdab massi otse vedelike ja gaaside jaoks ning koostist ei mõjuta, kuid see maksab rohkem ja vajab gaasi jaoks piisavat survet. Lühidalt: soojusmass rutiinse gaasi massivoolu jaoks, Coriolis, kui vajate ka tihedust, vedeliku teenindust või suuremat täpsust.
Kuidas määrata Coriolise voolumõõturi suurust ja valida?
Suuruse määramine sõltub protsessi tingimustest, mitte toru suurusest. Töötage allolevad punktid järjekorras läbi; üldpõhimõttedprotsessi jaoks sobiva voolumõõturi valiminekandideeri ka siia.
Esmalt määrake vedeliku omadused
Märkige, kas see on vedelik, gaas või suspensioon, seejärel selle tihedus, viskoossus, söövitavus, tahkete ainete sisaldus ja kaasavõetud gaas. See otsustab niisutatud materjalide, torude kujunduse ja selle, kas Coriolis on isegi sobiv. Kui vedelik kannab kaasas olevat gaasi, paluge tarnijal enne edasiminekut kontrollida kahe-faasi toimivust.
Kinnitage vooluvahemik
Salvestage minimaalne, normaalne ja maksimaalne vooluhulk. Arvesti peaks töötama mugavalt kindlaksmääratud vahemikus, normaalse vooluga keskkoha lähedal. Levinud viga suuruse määramisel on arvesti sobitamine toru läbimõõduga: liiga suur Coriolise arvesti kaotab täpsuse väikese voolu korral, mis on täpselt see koht, kus partii ja doseerimine toimivad.
Coriolise voolumõõturi suurus: vooluvahemik, rõhulangus ja viskoossus
Rõhulangus on kõige sagedamini tähelepanuta jäetud parameeter. Liiga väike meeter lämmatab liini; liiga suur meeter ei toimi madala voolu korral. Kuna kadu suureneb järsult koos viskoossusega, paluge tarnijal arvutada rõhulang, kasutades teie tegelikku vedelikku, viskoossust, tihedust ja täisvooluvahemikku -, mitte vett nimipunktis. Viskoosse teeninduse korral hoiab sirge-toru konstruktsioon tavaliselt kadude kontrolli all.
Kontrollige rõhku, temperatuuri ja materjale
Veenduge, et arvesti on hinnatud nii normaalse kui ka häiritud rõhu ja temperatuuri jaoks, sealhulgas CIP/SIP tsüklid. Sobitage niisutatud materjalid keemiaga: 316L roostevabast terasest üldiseks kasutamiseks, Hastelloy või kõrgemad sulamid agressiivsete ainete jaoks ning hügieeniliste ühendustega sanitaarpinna viimistlus toidu ja ravimite jaoks.
Sobitage väljund oma juhtimissüsteemiga
Levinud valikud on 4–20 mA, impulss või sagedus, HART, Modbus, PROFIBUS ja Foundation Fieldbus. Valige hiljem lüüsi lisamise asemel see, mida teie PLC või DCS juba räägib.
Töötlege andmeid enne hinnapakkumise küsimist
Tarnijad saavad täpset suurust teha ainult reaalarvudega. Selle ettevalmistamine muudab ebamäärase küsitluse kindlaks soovituseks ja väldib teist küsimuste ringi.
| Andmepunkt | Miks see on oluline |
|---|---|
| Vedeliku nimi ja olek | Määrab materjalid ja teostatavuse |
| Tihedus ja viskoossus (töötemperatuuril) | Ajab suurust ja rõhulangust |
| Min / normaalne / max vooluhulk | Määrab arvesti vahemiku |
| Töö- ja maksimaalne rõhk | Määrab rõhumäära ja gaasi teostatavuse |
| Töö- ja maksimaalne temperatuur | Mõjutab täpsust ja materjale |
| Tahkete ainete või kaasavõetud gaaside sisaldus | Märgib kahe{0}}faasi ja kulumisriski |
| Lubatud rõhulangus | Hoiab ära alamõõdulise arvesti |
| Joone suurus ja ühenduse tüüp | Määrab sobivuse ja paigalduse |
| Väljund / protokoll ja ala klassifikatsioon | Määrab saatja ja sertifikaadi |
Mis mõjutab Coriolise voolumõõturi täpsust?
Coriolise mõõtur on täpne, kuid mitmed tegelikud{0}}tegurid otsustavad, kas saavutate selle nimiväärtuse:
- Stabiilsus null.Vale või triiviv null on madala vooluhulga korral kõige levinum veaallikas. Nulli arvesti protsessi tingimustes täis ja ilma vooluta.
- Kahe{0}}faasiline voog.Gaasimullid pehmendavad toru reaktsiooni ja võivad põhjustada suuri ebaühtlaseid vigu.
- Väline vibratsioon.Ajami sageduse lähedal resonants on halvimal juhul; oluline on hea tugi ja asukoht.
- Temperatuuri ja rõhu nihked.Mõlemad muudavad toru jäikust veidi; kvaliteetmõõturid kompenseerivad, kuid ekstreemsed kõikumised lisavad siiski ebakindlust.
Kui täpsust tuleb tõendada - arveldus- või kvaliteediandmete puhul - perioodilinevoolumõõturi kalibreeriminejälgitava viite vastu on see, mis muudab numbri kaitstavaks.

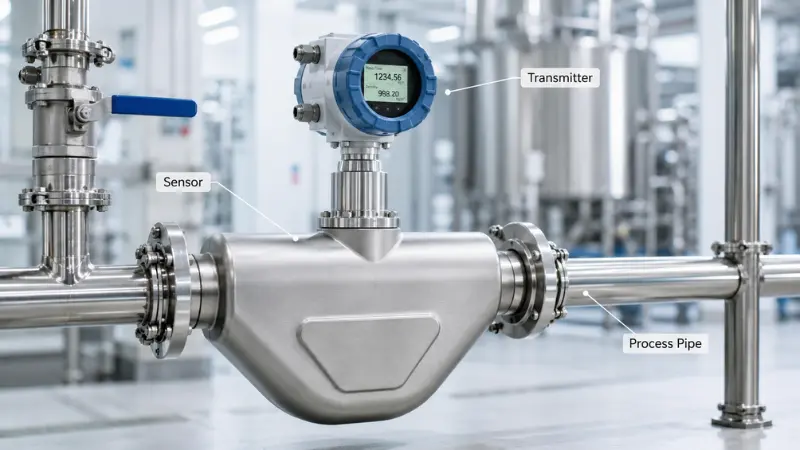

Paigaldusnõuded ja parimad tavad
Järgige alati tootja juhendit, kuid need tavad kehtivad peaaegu iga installi puhul. Käivitage need installieelse-kontrollnimekirjana:
- Hoidke arvesti täis.Paigaldage see kohta, kus torud on vedelike jaoks üle ujutatud -, madal punkt või vertikaalne ülespoole suunatud-voolujalg aitab; vältige kõrgeid kohti, kus gaas koguneb.
- Vältige vilkumist ja kavitatsiooni.Säilitage piisavalt vasturõhku ja asetage arvesti pumba väljalaskepoolele, mitte imemisküljele, kus rõhk langeb.
- Toetage toru.Kandke toru pinget spetsiaalsetele tugedele, mitte kunagi arvesti korpusele, eriti suuremate suuruste puhul.
- Vibratsiooni eraldamine.Hoidke arvesti tugevatest vibratsiooniallikatest eemal ja vältige kahe meetri jäigalt ühendamist samal ilma toetamata sõidul.
- Null õigesti.Kinnitage, et suletud allavooluklapp ei leki nullimise ajal - nutmisklapp on halva nulli klassikaline põhjus.
- Plaan puhastada.Vedelike katmiseks, kristalliseerimiseks või katlakivi eemaldamiseks valige dreneeritav disain ja puhastusrežiim, mis sobib nii vedeliku kui ka toru geomeetriaga.
Coriolise voolumõõturi levinud probleemide tõrkeotsing
- Ebastabiilne või mürarikas näit:tavaliselt kaasas gaas või vibratsioon. Enne arvesti kahtlustamist kontrollige kahe-faasi voolu olemasolu ja vaadake üle tugi.
- Nullist erinev voog-voolu puudumisel:nulltriiv või lekkiv isolatsiooniventiil. Nulli-õigetel tingimustel.
- Lugemine on madal:osaline toru, toru sees olev kate või alamõõduline arvesti selle vahemiku alumises osas.
- Tihedus tundub vale:sageli pigem gaasi kaasahaaramine või toru, mis pole täielikult märjaks saanud, mitte tegelik tiheduse muutus.
Muster, mida meeles pidada: enamik "arvesti tõrkeid" on protsessi- või paigaldusprobleemid. Enne riistvara tagastamist veenduge, et toru on täis, stabiilne vool ja heli tugi.
Rakendusnäited tööstusharude kaupa
- Kemikaalid:massi{0}}põhine lisaaine doseerimine, mille tihedus varieerub sõltuvalt partii temperatuurist, nii et mahuline mõõtmine võib triivida.
- Nafta ja gaas:kütuse ja toornafta ülekanne, kus API MPMS peatükis 5.6 kirjeldatakse, kuidas Coriolise arvestid saavutavadvedelate süsivesinike säilitamise{0}}edastustäpsus.
- Toit ja jook:siirupite ja kontsentraatide hügieeniline jaotus, kasutades otsest-toru hügieenilist kujundust, et puhastada-kohal-.
- Farmaatsiatooted:kõrge-puhtusastmega doseerimine, mille puhul on vajalik korratavus ja dokumenteeritud kalibreerimisjälg.
KKK
K: Kui täpne on Coriolise voolumõõtur?
V: Vedelike puhul on tüüpiline täpsus umbes ±0,1–0,2% näidust, olenevalt mudelist, voolukiirusest ja tingimustest. Täpsus on suurim vahemiku keskel ja väheneb madala-voolu otsa lähedal ja alla kahe-faasilise voolu.
K: Mis põhjustab Coriolise voolumõõturi nulli triivi?
V: Temperatuuri ja rõhu muutused, mehaaniline pinge arvesti korpusele ja kehv algne null. Sagedane süüdlane on nullimine, kui allavooluklapp lekib, mille arvesti registreerib tegeliku vooluna.
K: Kas Coriolise voolumõõturiga saab mõõta läga?
V: Paljud võivad, eriti ühe-toru või sirge-toru konstruktsioonid, mis on ummistuskindlad. Hõõrdumine ja kaasahaaratud gaas on piirid, seega peaks tarnija kinnitama, et see sobib teie kuivainesisaldusega.
K: Mis vahe on Coriolise ja termilise massivoolumõõturi vahel?
V: Coriolis mõõdab massi otse toru keerdumisest ja töötab vedelike ja gaaside puhul; soojusmass tuletab gaasi massivoogu soojusülekandest ja sobib kõige paremini stabiilse koostisega{0}}madala rõhuga gaasi jaoks. Coriolis on täpsem ja mitmekülgsem; soojusmass on tavapärase gaasitöö jaoks tavaliselt odavam.
K: Kuidas määrata Coriolise voolumõõturi suurust?
V: Suurus vooluvahemiku ja lubatud rõhulanguse järgi, kasutades tegeliku vedeliku viskoossust ja tihedust, mitte toru läbimõõtu. Seadke eesmärgiks normaalne vooluhulk -keskmise vahemiku lähedal ja laske tarnijal teie halvimal juhul rõhulangus arvutada.
K: Kas Coriolise voolumõõtur vajab sirget torujuhet?
V: See vajab palju vähem kui enamik tehnoloogiaid, kuna see ei sõltu vooluprofiilist, kuid teatud mudelitel kehtivad siiski installireeglid. Selle asemel, et eeldada, et see ei kehti, järgige tootja juhendit.
K: Kas Coriolise voolumõõtur sobib viskoossete vedelike jaoks?
V: Jah, kuid rõhulangus suureneb koos viskoossusega, seega on suuruse määramine kriitiline ja sageli eelistatakse sirget{0}}toru. Kinnitage enne tellimist maksimaalse viskoossuse kadu.
Järeldus
Coriolise vooluhulgamõõtur on tugevaim valik, kui protsess vajab otsest massi, tegelikku tihedust või stabiilset täpsust, kuna vedeliku omadused muutuvad -, ja halb valik, kui piisab puhta vee lihtsast mahunäitusest. Otsustage põhitõdede järgi: vedeliku omadused, vooluvahemik, rõhk ja temperatuur, lubatud rõhulang, materjalid, väljund ja paigaldustingimused.
Parim asi, mida saate enne ostmist teha, on protsessiandmete ettevalmistamine. Kui teil on täielik vedeliku- ja tööteave, saate seda tehasaatke oma andmed suuruse ülevaatamiseksja hankige arvesti, mis töötab reaalses teeninduses, mitte ainult andmelehel.
