Voolumõõturi valimist arutatakse tavaliselt arvesti tüübi, toru suuruse ja täpsusklassi osas. Ekraanile trükitud seade, andmeleht, PLC ja pakkumine väärivad samasugust tähelepanu. Kui seade valesti läheb, võib tulemuseks olla vale mõõtevahemik, valesti{2}}skaalatud juhtsignaalid, vaidlustatud arveldus või pikk meililõng insenerimeeskonna ja tarnija vahel, püüdes välja selgitada, mida "100 m³/h" tegelikult tähendama pidi.
Voolumõõturi seade kirjeldab, kuidas voolukiirust väljendatakse: maht ajas, mass ajas või gaasi maht, mis on korrigeeritud kindlaksmääratud võrdlustingimustele. Ühikud, mida kõige sagedamini kohtate, on GPM, LPM, m³/h, L/s, kg/h, nael/h, Nm³/h, Sm³/h, SCFM ja SCCM.
See juhend selgitab, mida iga seadmete rühm tähendab, kuidas need on üksteisega seotud ja kuidas valida vedelike, gaaside, auru ja segatööstusprotsesside jaoks õige. Kui võtate ära ainult ühe asja, võtke kiire vastus allpool.
Kiire vastus:Voolumõõturid jagunevad kolme rühma - mahulised (ruum aja kohta), mass (kaal aja kohta) ja standardne gaasivool (maht korrigeeritud võrdlustemperatuuri ja -rõhu järgi). Vedelikud kasutavad tavaliselt m³/h, L/min või GPM. Auru mõõdetakse tavaliselt kg/h, t/h või naela/h. Gaase väljendatakse ühikutes Nm³/h, Sm³/h või SCFM - ning need gaasiühikud on mõttetud, kuni on märgitud võrdlustemperatuur ja -rõhk.
Kui teate juba, milline küsimus teid siia tõi, osutab allolev tabel jaotisele, mis sellele vastuse annab.
| Kui otsisite… | Kus sellele vastatakse |
|---|---|
| GPM vs LPM | Likviidsed konversioonid ja KKK |
| m³/h vs Nm³/h | Tegelik vs standard vs tavaline gaasivool |
| Massivool vs mahuvool | Maht vs mass: kuidas otsustada |
| Mida SCFM tähendab | Tavalised ja tavalised gaasivoolu seadmed |
| Kuidas teisendada kg/h m³/h-ks | Kg/h teisendamine m³/h-ks |
| ACFM vs SCFM | Tegelik vs standard vs tavaline gaasivool |
| Voolukiirus vs koguvool | Viga 5 ja KKK |
| Suruõhu seade | Suruõhk ja tööstusgaas |
| Seade auru jaoks | Steam |

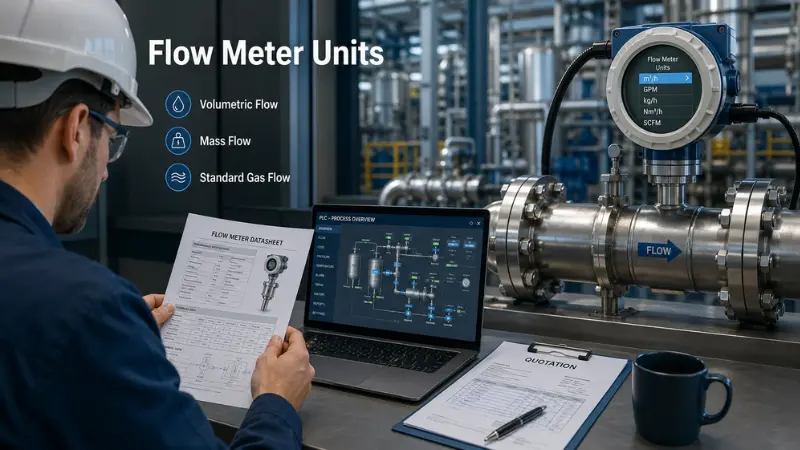

Mis on vooluhulgamõõturid?
Voolumõõturi ühik on mõõtühik, mida kasutatakse selleks, et väljendada, kui palju vedelikku teatud aja jooksul läbib toru või kanali. Iga näidu taga on üks kolmest küsimusest: kui palju ruumala minutis või tunnis, kui palju massi tunnis või kui palju gaasi see kokkulepitud võrdlustingimuste korral esindaks.
Mõned näited teevad mustri selgeks:
- GPM- gallonit minutis (maht)
- LPM- liitrit minutis (maht)
- m³/h- kuupmeetrit tunnis (maht)
- kg/h- kilogrammi tunnis (mass)
- Nm³/h- tavalist kuupmeetrit tunnis (korrigeeritud gaasimaht)
- SCFM- standardkuupjalga minutis (parandatud gaasimaht)
Seade, mille peale asute, peaks vastama vedelikule, rakendusele, piirkondlikule standardile, juhtimissüsteemile ja projekti ärilisele eesmärgile -, mitte ainult sellele, mida arvesti vaikimisi kuvab. Selle vaste väljatöötamine on selle juhendi ülejäänud osa ja kui soovite esmalt laiemat vaadet, siis meiejuhend sobiva voolumõõturi valimisekskatab otsuse meetripoolset külge.

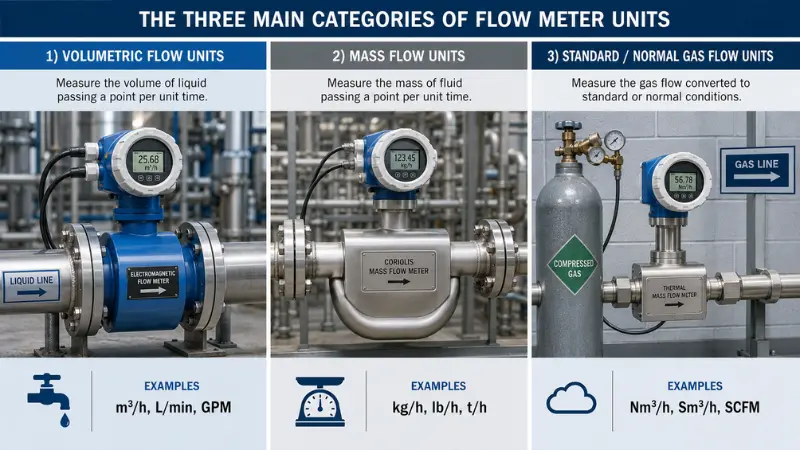

Kolm peamist vooluhulgamõõturi kategooriat
Peaaegu iga tööstusliku voolu üksus kuulub ühte kolmest perekonnast:
- Mahuvoolu ühikud- need kirjeldavad ruumi, mille vedelik ajaühikus hõivab.
- Massivoolu ühikud- need kirjeldavad materjali tegelikku kogust ajaühiku kohta.
- Tavalised või tavalised gaasivoolu seadmed- need kirjeldavad gaasi mahtu fikseeritud temperatuuri ja rõhu alusel.
Lugege läbi selle objektiivi spetsifikatsiooni ja enamik seadme segadust kaob.

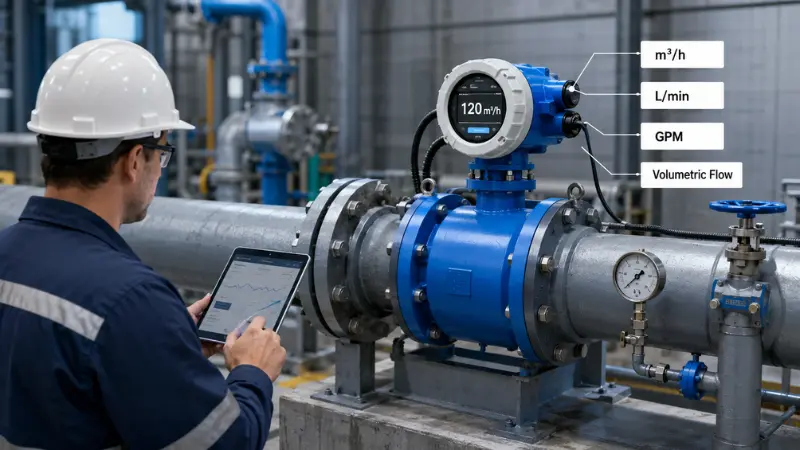

Mahuvoolu ühikud
Mahuvoolu ühikud mõõdavad aja jooksul punkti läbiva vedeliku mahtu. Need on loomulik valik vedelike ja mõne gaasirakenduse jaoks, kus korrigeeritud väärtusi pole vaja.
| Üksus | Täisnimi | Kus seda kasutatakse |
|---|---|---|
| GPM | Gallonit minutis | Veesüsteemid, HVAC, tulekaitse, USA projektid |
| LPM | Liitrit minutis | Väikevoolusüsteemid, doseerimine, laboriseadmed |
| m³/h | Kuupmeetrit tunnis | Veepuhastus, protsessiliinid, rahvusvahelised projektid |
| L/s | Liitreid sekundis | Suure -vooluhulgaga veesüsteemid, kommunaalkulud, hüdraulilised arvutused |
| CFM | Kuupjalga minutis | Ventilatsioon, suruõhk, USA projektid |
Need üksused on intuitiivsed, kuna kirjeldavad ruumi otse. Arvesti näit 10 m³/h läbib igas tunnis kümme kuupmeetrit vedelikku. Stabiilse vedela - puhta vee jaoks üsna püsiva temperatuuriga, näiteks - piisab tavaliselt mahuühikust, sest tihedus vaevu liigub ja üks kuupmeeter täna kaalub sama palju kui homme kuupmeeter.

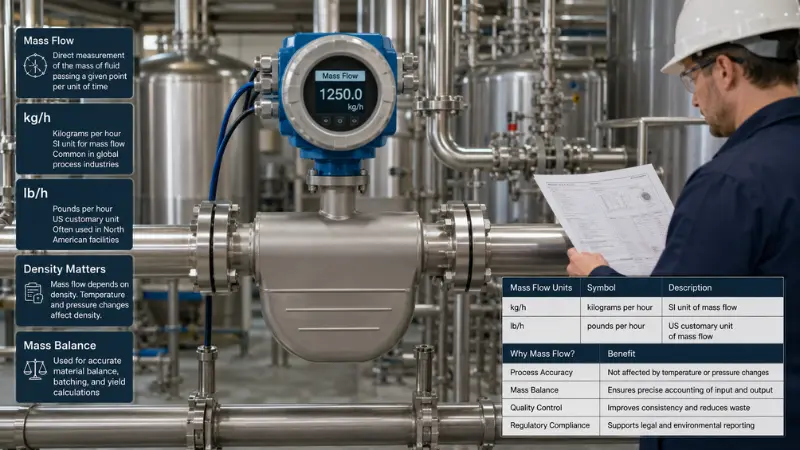

Massivoolu ühikud
Massivoolu ühikud mõõdavad aja jooksul punkti läbiva vedeliku massi. Need on olulised, kui summamaterjalistloeb rohkem kui selle hõivatud ruum - reaktsioonid, segamine, kütusearvestus, hooldusõiguse üleandmine.
| Üksus | Täisnimi | Kus seda kasutatakse |
|---|---|---|
| kg/h | Kilogrammid tunnis | Keemiline töötlemine, toit, kütus, protsesside juhtimine |
| kg/min | Kilogrammid minutis | Keskmise{0}}kuni-suure vooluhulgaga tööstussüsteemid |
| kg/s | Kilogramme sekundis | Suuremahulised{0}}protsessi- ja tehnilised arvutused |
| lb/h | Naela tunnis | Aur, kütus, nafta ja gaas, USA tööstussüsteemid |
| g/min | grammi minutis | Laboratoorsed, doseerimis-, pilootsüsteemid |
Massiühikute olemasolu põhjuseks on see, et ruumala on tiheduse muutumisel. Üks kuupmeeter gaasi 2 baaril mahutab palju rohkem materjali kui üks kuupmeeter sama gaasi atmosfäärirõhul, kuigi mahunäit on identne. Kui protsess sõltub materjali tegelikust kogusest, kannab kg/h või nael/h teavet, mida m³/h ei saa.
Massiühikuid nähakse kõige sagedamini Coriolise arvestite, soojusmassimõõturite, aurusüsteemide, kütuse mõõtmise ja mis tahes massi{0}}bilansi arvutamisel. Eraldi väärib Coriolise arvesti: see mõõdab massivoolu (ja vedeliku tihedust)otseselle torude vibratsioonist, mitte mõõta mahtu ja järeldada massi. Kui soovite aluseks olevaid üksikasju, vaadake, kuidas amassivoolumõõtur töötab.
Standard- ja tavagaasivoolu seadmed
Gaasi mõõtmisel juhtub kõige rohkem ühikuvigu, kuna gaas on kokkusurutav: sama gaas hõivab erinevatel temperatuuridel ja rõhkudel erineva mahu. Et gaasivoogu oleks võrreldav ühest päevast või ühest kohast teise, väljendatakse seda standard- või tavamahuvooluna.
| Üksus | Täisnimi | Kus seda kasutatakse |
|---|---|---|
| Nm³/h | Tavaline kuupmeetrit tunnis | Tööstusgaasid, maagaas, suruõhk, meetrikaprojektid |
| Sm³/h | Standardne kuupmeetrit tunnis | Nafta ja gaas, protsessigaas, projektipõhised{0}}standardid |
| SCFM | Standardne kuupjalga minutis | Suruõhk, maagaas, Põhja-Ameerika projektid |
| SCCM | Standardsed kuupsentimeetrid minutis | Laborigaas, pooljuht, gaasi doseerimine |
Need ühikud ei kirjelda gaasi mahtu toru sees. Nad kirjeldavad, mida see mahtolekskokkulepitud võrdlustemperatuuril ja -rõhul. Seega ei ole 100 Nm³/h ja 100 tegelik m³/h sama gaasikogus, kui liini tingimused erinevad võrdlusalusest. Kui määrate gaasivoolu ühiku, ei ole selle taga olev võrdlustingimus valikuline teave - see on üksuse osa.
Tegelik vs tavaline vs tavaline gaasivool
Tegelik, standardne ja tavaline vooluhulk on kolm erinevat võimalust sama gaasi liikumise määramiseks ja nende segamine on kõige levinum gaasi{0}}voolu viga.
Tegelik vool
Tegelik vool on gaasi tegelik maht, mis liigub läbi toru töörõhu ja -temperatuuri juures -, näiteks tegelik m³/h või ACFM (tegelik kuupjalga minutis). See peegeldab seda, mis on füüsiliselt torus, mis on täpselt see, mida vajate liinide suuruse, kiiruse kontrollimise, filtrite ja puhurite jaoks.
Standardne vool
Standardvool korrigeerib gaasimahu määratletud standardtemperatuurile ja rõhule - SCFM või Sm³/h. See on vorm, mida soovite tarbimise, arvelduse ja protsesside toimivuse võrdlemiseks, sest iga arv viitab samale lähtetasemele.
Normaalne vool
Tavaline vooluhulk teeb sama tööd kui standardvool, kuid vastupidiselt "tavalisele" referentsile, mida tavaliselt väljendatakse Nm³/h või NL/min. Tavalise kuupmeetri puhul on ajalooliselt viidatud 0 kraadile ja 101,325 kPa-le, kuigi projekti ja piirkondlikud määratlused on erinevad.
Siin on lõks: "standard" ja "tavaline" pole kogu maailmas fikseeritud. Maagaasi puhul punktis määratletud võrdlustingimusedISO 13443 (maagaas - standardsed võrdlustingimused)on 15 kraadi ja 101,325 kPa, samas kui NIST kasutab üldiseks võrdluseks tavaliselt 20 kraadi ja 1 atm ning Põhja-Ameerika gaasitööstuse osad kasutavad 60 kraadi F. Enne gaasiarvesti suuruse määramist või kahe hinnapakkumise võrdlemist kontrollige täpset võrdlustemperatuuri ja -rõhku, millest igaüks põhineb.
Tehniline märkus:Kui päringus öeldakse ainult "DN100, 100 m³/h gaas", on õige suuruse määramine võimatu. Ilma rõhu, temperatuuri ja võrdlustingimusteta võib see sama joon kanda väikese osa või mitu korda suurema massi - ja teie tsiteeritud meetri vahemik on vale. Gaasi puhul käsitlege rõhku, temperatuuri ja võrdlustingimust alati kohustuslike väljadena.

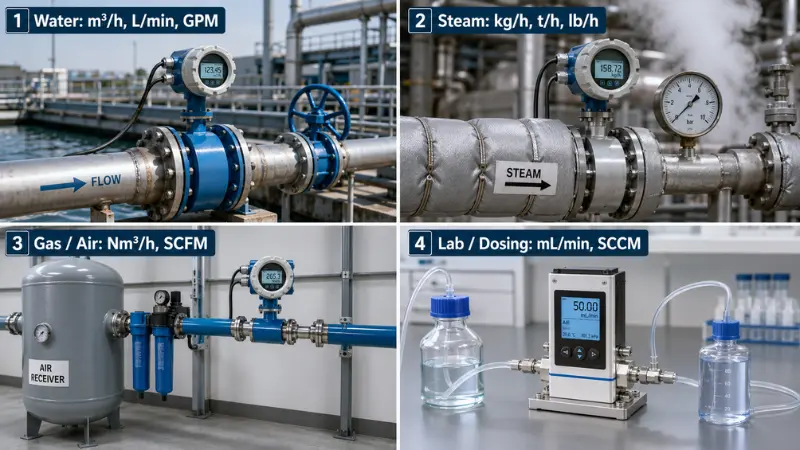

Voolumõõturid kasutusala järgi: vesi, kemikaalid, õli, aur, gaas ja labor
Erinevad tööstusharud kalduvad erinevatele üksustele. Puudub universaalne "parim" üksus; mõistlik valik järgib vedelikku ja seda, kuidas andmeid kasutatakse.
Vesi ja reovesi
Vee vooluhulk on tavaliselt märgitud m³/h, L/min, L/s või GPM. Munitsipaalvarustus, jahutusvesi ja puhastusjaamad rahvusvaheliste projektide raames eelistavad m³/h; USA vee-, kütte- ja õhukonditsioneerimissüsteemid ning tulekaitse{1}}toetuvad GPM-ile. Tööhobused siin onelektromagnetilised voolumõõturidjuhtivate vedelike jaoks jaultraheli voolumõõturidkus lisaks turbiini- ja mehaanilistele veemõõtjatele on vaja mitte-sissetungivat või tagantjärele paigaldatavat mõõtmist.
Keemilised ja protsessivedelikud
Kemikaalid jagunevad sõltuvalt tööst mahu- ja massiühikute vahel. Lihtne ülekanne või tsirkulatsioon töötab õnnelikult L/min või m³/h. Reaktsioonid, segamine, doseerimine ja hoidmise ülekandmine tõukuvad kg/h või g/min suunas, sest retseptis on oluline reagendi tegelik kogus, mitte maht, mille see praegusel temperatuuril hõivab.
Õli, kütus ja viskoossed vedelikud
Nafta- ja kütuserakendused kasutavad nafta puhul L/min, m³/h, GPM, kg/h, nael/h või BPD (barrelit päevas). Viskoossus mõjutab mõõturi valikut sama palju kui mõõtühikut: paksu või kõrge viskoossusega kandja puhulovaalsed käigumõõturidja muud positiivse -nihkega konstruktsioonid peavad hästi vastu, samas sobivad ka puhtad madala viskoossusega{1}}kütusedturbiini voolumõõturid.
Steam
Auru mõõdetakse peaaegu alati massiühikutes - kg/h, t/h või naela/h -, kuna selle tihedus muutub rõhu ja temperatuuri mõjul dramaatiliselt. Küllastunud auru mahu näit ütleb teile iseenesest väga vähe; sama maht võib sõltuvalt liini tingimustest esindada väga erinevat energiat ja massi.
Pealkirja{0}}lehe päringus on Steami suuruse määramisel olulised veel kaks punkti. Esiteksküllastunud vs ülekuumendatud aurmuudab vajalikku kompensatsiooni: küllastunud auru saab sageli tuletada ainult rõhu põhjal, samas kui ülekuumendatud aur vajab tiheduse fikseerimiseks nii rõhku kui ka temperatuuri. Teiseks käituvad levinud tehnoloogiad erinevalt. Akeerise voolumõõturmõõdab kiirust (mahuline suurus); kg/h või t/h esitamiseks peab see kombineerima integreeritud rõhu/temperatuuri kompensatsiooni ja tiheduse arvutamisega. Diferentsiaalrõhusüsteemid ühendavad esmase elemendi adiferentsiaalrõhu saatja, ja mitme muutujaga konstruktsioonid koondavad rõhu ja temperatuuri ühte seadmesse. Kui soovite lihtsalt selle töö jaoks ehitatud arvestit, siis on see selleks-ehitatudauruvoolumõõturtegeleb hüvitisega sisemiselt.
Tehniline märkus:Tüüpiline viga küllastunud{0}}aurukatla väljalaskeava puhul on tellida tühimahulise väljundiga arvesti ja seejärel küsida kohapeal kg/h. Kui seadmel puudub rõhu- või temperatuurisisend, ei saa seda konversiooni muutuva koormuse korral usaldada. Määrake masstoodang ja kompensatsioon päringu etapis, mitte pärast tarnimist.
Suruõhk ja tööstusgaas
Suruõhku ja tööstusgaasi väljendatakse tavaliselt Nm³/h, Sm³/h, SCFM või kg/h. Tehase-õhusüsteemid, energiahaldus, lekkeauditid ja tarbimise arvestus põhinevad standard- või tavalistel mõõtühikutel just seetõttu, et need võimaldavad võrrelda voogusid kindla võrdlusaluse alusel, sõltumata päevasest torurõhust. Soojusmassimõõturid sobivad siin loomulikult - vttermilised massivoolumõõturidõhu ja lämmastiku jaoks - ning suuremate torude või tööklambrite jaoks-,ultraheli gaasivoolumõõturidon valik.
Välja näide - suruõhu audit:Kahe kompressori võrdlemine nende tegeliku m³/h järgi erinevatel väljalaskerõhkudel on mõttetu; Kõrgema rõhuga masin näeb{0}}väiksem välja ja liigutab rohkem õhku. Teisendage mõlemad Nm³/h samale võrdlusele ja tegelik tarbimine - ja otsitav leke - muutub nähtavaks.
Laboratoorium ja annustamine
Väikestes vooludes kasutatakse väikseid ühikuid: ml/min, cc/min, g/min või SCCM. Need ilmuvad laborites, katsetehastes, gaasi-doseerimisseadmetes ja täppispritsedes, kus eraldusvõime madala vooluhulga juures on olulisem kui ulatus.
Mahuline vs massivool: kuidas otsustada
Otsus langeb tavaliselt kokku ühe küsimusega:kas protsess hoolib ruumist või materjali tegelikust kogusest?
Jõua kättemahuühikudkui vedelik on stabiilse tihedusega vedelik, on ülesandeks ülekanne, tsirkulatsioon, jahutus või üldine jälgimine, juhtimissüsteem või tööstusstandard räägib juba palju või spetsifikatsioon on raamitud toru läbilaskevõime ja pumba voolu ümber.
Jõua kättemassiühikudkui tihedus muutub rõhu või temperatuuriga, on vedelik gaas või aur, protsess vajab täpset massitasakaalu, toodet ostetakse, müüakse, segatakse või kontrollitakse kaalu järgi või suur täpsus peab muutuvates tingimustes püsima.
Jahutus-veekontuur on m³/h jaoks puhas korpus: tihedus on ühtlane ja probleem on tsirkulatsioon. Keemiline reaktor on puhas korpus kg/h jaoks: reaktsioon vajab täpset reagendi massi ja temperatuuriga triiviv mahunäitaja kahjustaks retsepti.
Voolumõõturi ühikute teisendused
Ühikute teisendamine on rahvusvahelistes projektides rutiinne, kuid see on ohutu ainult siis, kui austate vedelike ja gaaside erinevust.
Vedeliku mahu teisendamine
Vedelike puhul muundub maht otse fikseeritud teguritega. Allolevad väärtused on kooskõlas ajakirjas avaldatud teisendusteguritegaNISTi SI juhend (lisa B).
| Teisendamine | Ligikaudne väärtus |
|---|---|
| 1 m³/h | 16,67 l/min |
| 1 m³/h | 4.40 USA GPM |
| 1 USA GPM | 3,785 l/min |
| 1 l/min | 0,264 USA GPM |
| 1 CFM | 1.699 m³/h |
| 1 m³/h | 0,589 CFM |

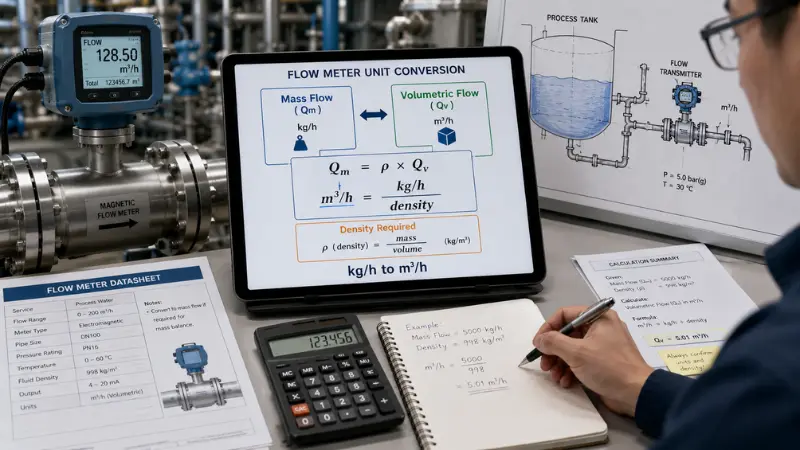

Kg/h teisendamine m³/h-ks
See on üks enim-otsitud vooküsimusi ja lühike vastus on: te ei saa seda teha kindla teguriga -, vajate tihedust. Need kaks kogust on ühendatud lihtsate valemitega:
- Mahuline vool:Qv = V ÷ t
- Massivool:Qm = ρ × Qv, kus ρ on tihedus
Ümber korraldatud,m³/h=(kg/h) ÷ ρ, ρ-ga kg/m³. Töötatud näide: protsess liigutab 1000 kg/h vedelikku tihedusega 1000 kg/m³, seega on mahuvool 1000 ÷ 1,000=1 m³/h. Kuumutage seda vedelikku, kuni selle tihedus langeb 950 kg/m³-ni ja sama 1000 kg/h on nüüd umbes 1,05 m³/h - identne mass, suurem maht. Gaaside puhul on tiheduse kõikumine rõhu ja temperatuuriga palju suurem, mistõttu saab gaasi massivoolu muuta mahuvooluks alles siis, kui rõhk, temperatuur ja koostis on teada.
Miks on gaasi muundamiseks vaja rõhku ja temperatuuri?
Ärge kunagi teisendage tegelikku gaasivoolu fikseeritud kordajaga standardvooluks. Parandus sõltub töörõhust ja -temperatuurist võrdlustingimustega võrreldes ning selle vahelejätmine annab numbrid, mis näivad täpsed ja on lihtsalt valed.

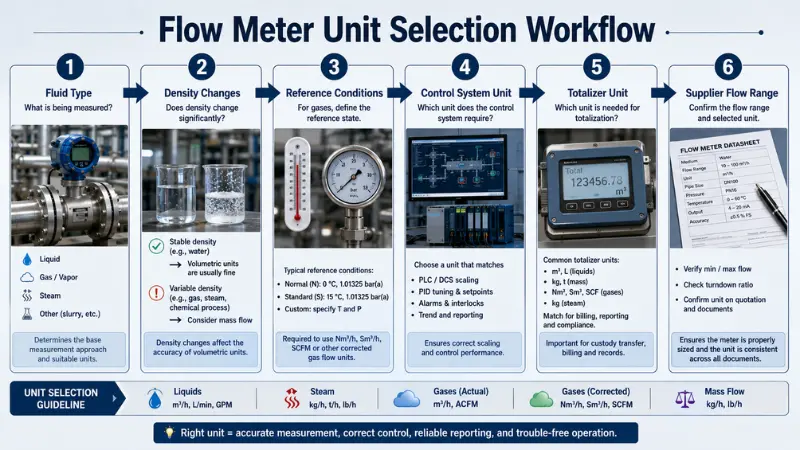

Kuidas valida voolumõõturit: samm-sammuline{0}}-sammuline töövoog?
Kui üksuse otsus tundub hägune, tehke seda järjekorras:
- 1. Tuvastage vedelik- vedelik, gaas või aur.
- 2. Otsustage, kas tiheduse muutumine on oluline- kontrollige temperatuuri, rõhu ja koostise kõikumisi, mida protsess tegelikult näeb.
- 3. Gaasi ja auru puhul fikseerige viide- valige tegelik, standardne või tavaline, seejärel kirjutage üles täpne võrdlustemperatuur ja -rõhk.
- 4. Ühendage seade juhtimissüsteemiga- joondage kuvaseade, vahemik 4–20 mA ja mis tahes digitaalne väljund.
- 5. Kinnitage summeerimisseade eraldi- määraühik ja summeeritud ühik on kaks otsust, mitte üks.
- 6. Saatke tarnijale vahemik, mitte number- minimaalne, normaalne ja maksimaalne vooluhulk kõigi töötingimustega.
Kompaktne viis sisendite meeldejätmiseks onFLOWkontrollige:
- F - Vedeliku tüüp:vedelik, gaas või aur.
- L - Rea tingimus:rõhk, temperatuur, tihedus ja kas need liiguvad.
- O - Väljundinõue:ekraan, 4–20 mA, impulss, RS485/Modbus, summeerija.
- W - Tööeesmärk:kontrolli, arveldamise, partiide koostamise või jälgimise.
Kuidas andmelehel või pakkumistes voolumõõturi ühikuid määrata?
"Voolukiirus: 50 m³/h" ei ole spetsifikatsioon. Kasutatav kannab seadet, vedelikku, töötingimusi ja vajalikku väljundit. Kolm lühikest näidet näitavad üksikasjalikkuse taset, mis annab teile esimesel korral õige mõõturi.
Näide 1 - veevoolumõõtja
- Keskmine: puhas vesi
- Vooluhulk: 5–50 m³/h
- Toru suurus: DN80
- Temperatuur: 20-40 kraadi
- Rõhk: 6 baari
- Väljund: 4–20 mA ja impulss
- Ülesanne: jahutusvee{0}}jälgimine
Näide 2 - suruõhu voolumõõtur
- Keskmine: suruõhk
- Vooluhulk: 100–1000 Nm³/h
- Toru rõhk: 7 baari (g)
- Gaasi temperatuur: 25 kraadi
- Võrdlustingimus Nm³/h: kinnitamisel
- Toru suurus: DN100
- Väljund: 4–20 mA, RS485 Modbus
Näide 3 - auruvoolumõõtur
- Keskmine: küllastunud aur
- Vooluhulk: 500–5000 kg/h
- Rõhk: 8 baari (g)
- Temperatuur: küllastunud{0}}auru kohta
- Toru suurus: DN100
- Väljund: 4–20 mA koos summeerijaga
Enne kui vajutate mis tahes gaasi- või aurupäringu puhul nuppu Saada, täitke see lühike pakkumiste küsimuste kontroll-loend:
- Vedelik ja gaasi puhul selle koostis
- Minimaalne, normaalne ja maksimaalne vooluhulk
- Nõutav määraühikjasummeerija üksus
- Töörõhk
- Töötemperatuur
- Toru suurus ja ühendus
- Võrdlustemperatuur ja -rõhk (standardsete/tavaliste gaasiseadmete jaoks)
- Nõutav väljund- ja täpsusklass
Nende kaheksa rea ette saatmine võimaldab tarnijal soovitada õiget arvesti ja õiget seadet kiiremini -, kui olete valmis, saatesaatke oma spetsifikatsioon meie meeskonnaleotse.
Levinud vead voolumõõturite valimisel
Viga 1: Segi ajada toru suurus vooluseadmega
Toru suurus ei määra seadet. DN100 rida võib olenevalt rakendusest esitada ühikutes m³/h, L/s, GPM või kg/h. Toru suurus mõjutab kiirust, arvesti suurust ja rõhukadu; üksus järgib inseneri- ja aruandlusnõuet.
Viga 2: gaasitingimuste muutmiseks kasutatakse mahuühikuid
Gaasi puhul muutub tegelik maht koos rõhu ja temperatuuriga. Kui vajate võrreldavaid tarbimisandmeid, ei ole standardsed või tavalised ühikud midagi ilusat -, need on ainus viis, kuidas numbrid ausaks jääda.
Viga 3: Nm³/h ja SCFM võrdlus ilma võrdlustingimusteta
Mõlemad on standardsed gaasiseadmed, kuid neil ei pruugi olla võrdlustemperatuuri ja -rõhku. Kontrollige iga tsitaadi määratlust, enne kui käsitlete arve võrreldavatena.
Viga 4: eiratakse kontrolli-süsteemi skaleerimist
Õigesti valitud arvestit võib ikkagi valesti lugeda, kui PLC või SCADA skaleerimine on välja lülitatud. 4–20 mA signaal võib ühe projekti puhul olla 0–100 m³/h ja teise puhul 0–1000 l/min. Kinnitage seadejavahemik kokku ja veenduge, et konfigureeritud ulatus vastab arvestile.
Viga 5: summeeritud ühiku unustamine
Voolukiirus ja koguvool on erinevad suurused - vaata erinevusthetkeline ja kumulatiivne vool. Kursus elab m³/h, L/min või kg/h; kogusumma on m³, L, kg või tonni. Partii kontrollimiseks, arveldamiseks või igapäevaseks tarbimiseks kinnitage nii hetke mõõtühik kui ka summeerimisüksus ning kontrollige seadet sisseehitatud-voolu summaarkirjed selles üksuses, milles te tegelikult raporteerite.
Kuidas voolumõõturi tüüp ühiku valikut mõjutab?
Üksus ei dikteeri tehnoloogiat, kuid iga tehnoloogia kipub elama konkreetses üksuseperes ja igaühel on piirang, mida tasub enne pühendumist teada.
| Voolumõõturi tüüp | Ühised üksused | Tüüpilised rakendused |
|---|---|---|
| Elektromagnetiline | m³/h, L/min, GPM | Juhtivad vedelikud, vesi, reovesi, kemikaalid |
| Ultraheli | m³/h, L/s, GPM | Vesi, puhtad vedelikud, suured torud, moderniseerimine |
| Turbiin | L/min, m³/h, GPM | Puhastage madala viskoossusega vedelikke ja gaase |
| Coriolis | kg/h, g/min, naela/h, l/min | Massivool, tihedus,{0}}suure täpsusega mõõtmine |
| Termiline mass | Nm³/h, SCFM, kg/h | Suruõhk, lämmastik, tööstusgaasid |
| Vortex | kg/h, m³/h, Nm³/h | Aur, gaas, mõned vedelikud |
| Positiivne nihe | L/min, GPM, kg/h | Õli, kütus, viskoossed vedelikud |
Mõned hoiatused hoiavad selle tabeli ausana. Elektromagnetiline arvesti töötab ainult elektrit juhtivatel vedelikel, seega on süsivesinikud, demineraliseeritud vesi ja gaasid väljas. Soojusmassimõõtur on kalibreeritud konkreetse gaasi jaoks; muutuv või tundmatu gaasikoostis nihutab oma näitu, mistõttu sobib see puhastele tuntud gaasidele nagu õhk ja lämmastik. Coriolise arvesti annab natiivselt kg/h, samas kui keerismõõtur annab teada ainult kg/h või Nm³/h, kui sellel on rõhu/temperatuuri kompenseerimine ja tiheduse arvutamine. Lühidalt öeldes on andmelehel olev massiühik lubadus, mida seade peab suutma täita.
KKK voolumõõturite kohta
K: Mis on kõige tavalisem voolumõõturi seade?
V: Iga rakenduse jaoks pole ühest vastust. Vesi ja üldvedelikud toetuvad m³/h, L/min ja GPM; auru ja massi{1}}tasakaalu töö kasutamine kg/h või nael/h; gaasid kasutavad Nm³/h, Sm³/h või SCFM.
K: Kas GPM on sama mis LPM?
V: Ei. GPM on gallonites minutis ja LPM on liitrit minutis. Mõlemad on mahulised, kuid kasutavad erinevaid mahuühikuid - üks USA gallon on umbes 3,785 liitrit.
K: Mis vahe on m³/h ja Nm³/h vahel?
V: m³/h tähendab tavaliselt tegelikku kuupmeetrit tunnis töötingimustes. Nm³/h tähendab gaasi mahtu, mis on korrigeeritud kindlaksmääratud normaalsetele võrdlustingimustele. Vedelike puhul näete m³/h; gaaside puhul teeb Nm³/h tarbimise võrreldavaks.
K: Kuidas teisendada kg/h m³/h-ks?
A: Jagage massivool vedeliku tihedusega: m³/h=(kg/h) ÷ ρ, tihedusega kg/m³. Universaalset tegurit pole, sest tihedus muutub temperatuuri, rõhu ja koostisega -, eriti gaaside puhul.
K: Mida SCFM voolumõõturil tähendab?
V: SCFM on standardne kuupjalga minutis: gaasivool, mis on korrigeeritud standardse võrdlustemperatuuri ja -rõhu järgi, mitte tegelike liinitingimustega. Viide ise on tööstusharuti erinev, seega kontrollige, kumba antud joonis kasutab.
K: Kas Nm³/h on sama, mis Sm³/h?
V: Mitte tingimata. Mõlemad on korrigeeritud gaasiseadmed, kuid "tavaline" ja "standard" võivad olenevalt standardist või projektist viidata erinevatele võrdlustemperatuuridele ja -rõhkudele. Käsitlege neid võrreldavatena alles pärast mõlema võrdlustingimuse kontrollimist.
K: Kuidas valida SCFM-i ja ACFM-i vahel?
V: Kasutage ACFM-i (tegelikku) liinide suuruse, kiiruse ja seadmete (nt puhurid ja filtrid) määramiseks, kui toru tegelik maht on oluline. Kasutage tarbimiseks, arveldamiseks ja võrdlemiseks SCFM-i (standard), kus iga arv peab taanduma samale lähtejoonele.
K: Millist seadet peaksin kasutama suruõhu jaoks?
V: Standardsed või tavalised ühikud - Nm³/h, Sm³/h või SCFM -, kuna need võimaldavad teil võrrelda õhutarbimist fikseeritud võrdlusalusel sõltumata torustiku rõhust. See muudab lekete jälgimise ja kompressorite võrdlemise mõttekaks.
K: Mis vahe on voolukiirusel ja koguvoolul?
V: Voolukiirus on hetkeline (m³/h, L/min, kg/h); koguvool on aja jooksul akumuleeritud kogus (m³, L, kg, tonni). Arveldamine ja partiide koostamine põhinevad kogusummal, nii et summeerimisüksus tuleb määrata tariifiühiku kõrval.
K: Kas voolumõõtur mõõdab massi otse või arvutab selle?
V: See sõltub tehnoloogiast. Coriolis ja soojusmassimõõturid mõõdavad massivoolu otse. Enamik teisi arvestiid mõõdavad mahtu või kiirust ja annavad massi alles pärast tiheduse korrigeerimist, mis nõuab rõhu ja temperatuuri sisestamist.
K: Kas voolumõõtur võib kuvada erinevaid ühikuid?
V: Paljud digitaalsed arvestid vahetavad ekraanil tehnilisi ühikuid, kuid kuva muutmine ei muuda mõõtmispõhimõtet ega kalibreerimist. Ala, väljundi skaleerimine ja summeerimisüksus tuleb ikka õigesti seadistada.
K: Mida peaksin tarnijale saatma gaasivoolumõõturi suuruse määramiseks?
V: Vedelik ja koostis, minimaalne/normaalne/maksimaalne vooluhulk, töörõhk ja temperatuur, toru suurus, standard- või tavaseadme võrdlustingimus ning nõutav väljund ja täpsus. Kui need on käes, saab tarnija kinnitada nii arvesti kui ka seadme.
Võtmed kaasavõtmiseks
Voolumõõturid näevad välja nagu joonealune märkus ja käituvad nagu vundament: need kujundavad arvesti valikut, kontrollivad skaleerimist, arveldamist ja iga inseneri ja tarnija vahelist vestlust. Stabiilsed vedelikud istuvad mugavalt m³/h, L/min, L/s või GPM. Aur, reageerivad kemikaalid ja massibilansid on ühikutes kg/h või nael/h. Gaasi tarbimine ja suruõhk vajavad Nm³/h, Sm³/h või SCFM - alati koos võrdlustingimusega.
Enne millegi valimist määrake kindlaks vedelik, vooluvahemik, rõhk, temperatuur, toru suurus, nõutav väljund ja summeerimisseade ning otsustage, kas projekt vajab tegelikku, standardset, tavalist, mahu- või massivoolu. Pange seade ja töötingimused iga päringu esimesse sõnumisse; see on odavaim viis kuluka spetsifikatsioonivea vältimiseks.
Kirjutas tehniline toimetus ja vaatas läbi mõõteriistade insener. Viimati värskendatud: juuni 2026. NIST-i juhendi SI-le viidatud teisendustegurid; gaasi võrdlustingimused, mis on viidatud standardile ISO 13443.
